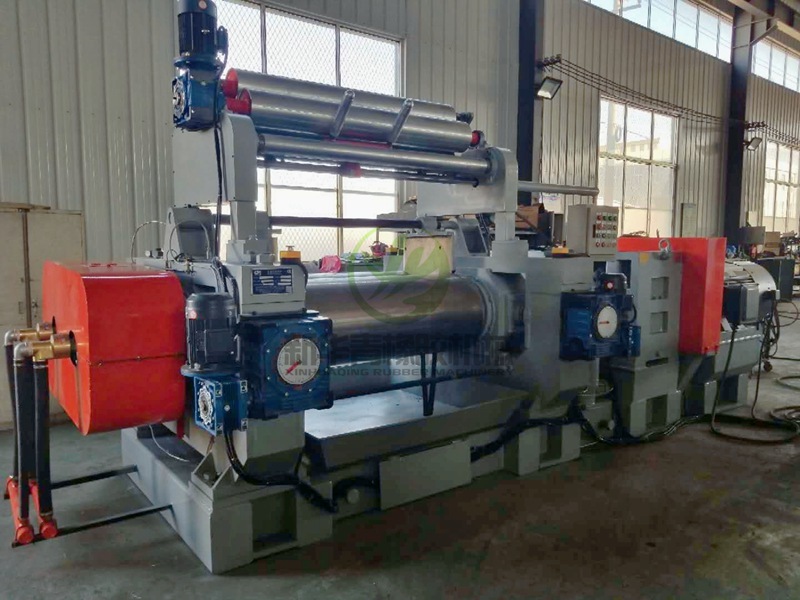

XK-560(22吋)开炼机

XK-560(22吋)开炼机

一、主要参数

二、主要配置

1、辊筒
（1）型式：前辊钻孔辊 、后辊中空辊
（2）材质：合金冷硬铸铁LTG-H，离心铸造
（3）工作部分表面硬度：HS68-75
（4）轴承：采用自动调心滚动轴承
（5）轴承座：采用灰口铸铁，经退火处理后加工制成，并附润滑油孔。
（6）轴承座密封：灰铁铸造端盖，毡圈密封，内外侧均不漏油。
（7）辊筒冷却：采用国产优质铜旋转接头密封效果好，使用寿命长。
2、底座及机架
（1）底座：采用矩形管、槽钢整体焊接结构，振动时效处理后机械加工。
（2）机架：采用钢板焊接结构，经时效处理后机械加工，整体强度更高、更可靠，外形美观。
（3）压盖：采用铸钢结构经退火后机械加工。
3、调距装置：专用电动调距
（1）调整范围：1-15mm
（2）由调距螺母、调距丝杠、电机、减速机、刻度盘等组成
4、安全装置
（1）采用安全片形式
（2）每台产品安全片配件2件
5、挡胶板
（1）型式：手动轴向移动
（2）材质：采用钢板结构、安装稳定
6、接料盘：采用优质钢材焊接而成
7、减速器：ZSYF-400单输入、单输出轴、硬齿面
8、紧急停车和制动装置
（1）型式：由按压式急停开关及脚触安全制动装置进行控制
（2）刹车能力：刹车后辊筒转动不超过1/4周
9、润滑系统
（1）辊筒轴承润滑：采用稀油强制润滑方式
（2）减速器齿轮润滑：采用油池飞溅润滑方式
10、电气控制：主要由电动机、限位开关和电气控制柜及安装在机体旁的操作盒组成，以满足各传动电动机的启动运转及制动，主要低压电气元件采用正泰电器。
本机电动机采用星三角形降压起动，点动反转和供紧急停车用的反转制动系统。连线采取机械和电器的双重联锁，安全可靠。本机采用接触器作零电压保护，空气开关和断路器作短路保护，热继电器作过载保护。
11、翻胶装置： 结构为自动式液压翻胶装置，采用变频器控制、无极变速、辊筒镀硬铬、油缸连接方式为内螺纹、时间继电器为数显式。
